URBINO LED IK10

Luminaria con mayor IK y cómodo acceso de servicio sin herramientas. Luminaria preparada para el futuro con opción de conector Zhaga / NEMA.

Alta eficacia a 160 lm/W

Control de la iluminación

Diseño moderno

Instalación sencilla por una persona

Confiabilidad

Aplicación

caminos, carreteras de la zona residencial, carreteras locales, carriles bici, espacios públicos, iluminación de áreas, las carreteras de la ciudad, paseo, pasos peatonales, vías rápidas, áreas de estacionamiento

Disponible bajo solicitud

10kV protección contra sobretensiones, CLO, DALI, DIM 1..10V, NTC, Temperatura de color - 2200K; 2700K, ampliación de la garantía a 10 años, conector NEMA, conector ZHAGA, seccionador, sensor crepuscular, versión con mayor resistencia a la corrosión según la clase C5

Rango de flujo luminoso

3050 - 16350 [lm]

Temperatura de color variada

3000 - 4000 [K]

Datos mecánicos

Montaje

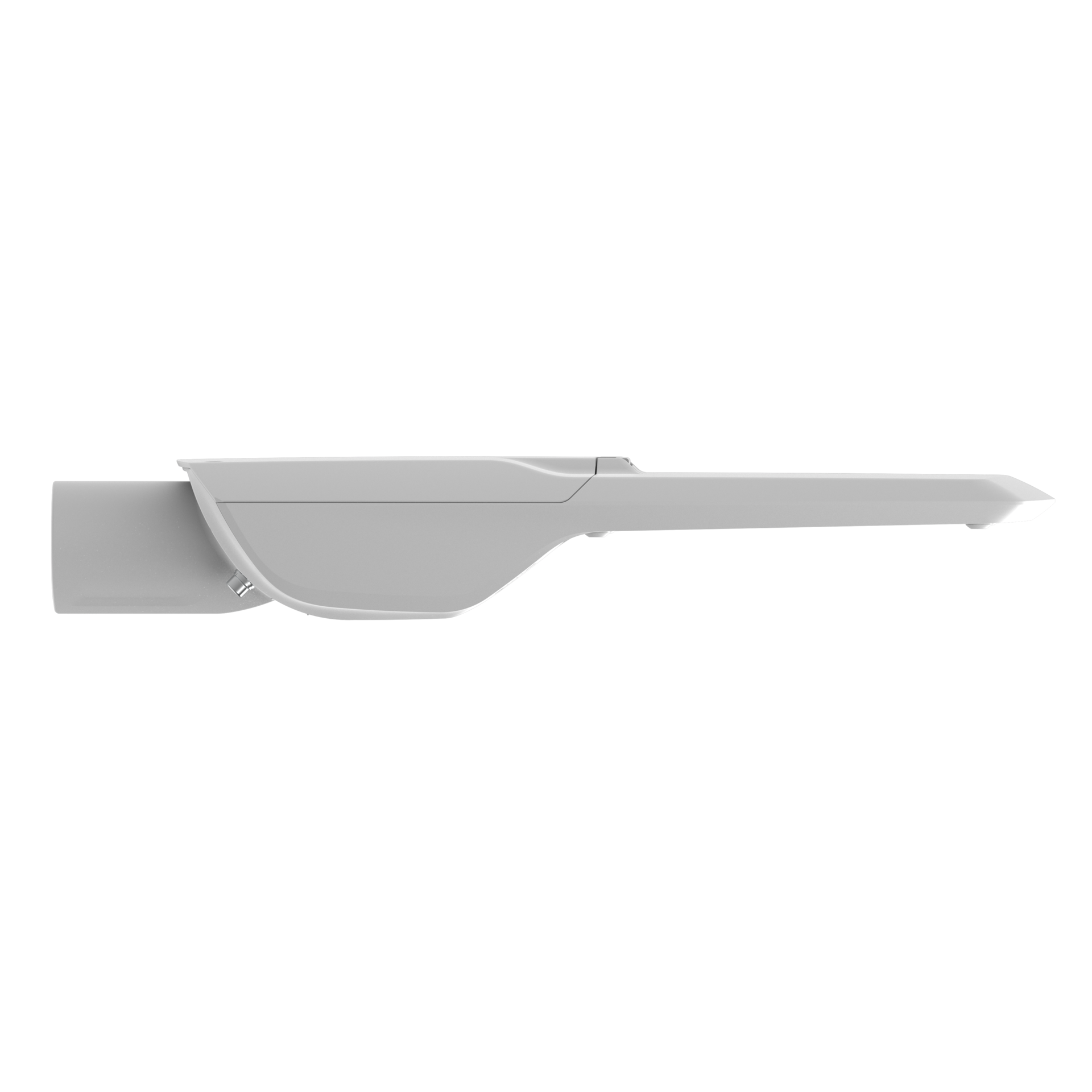

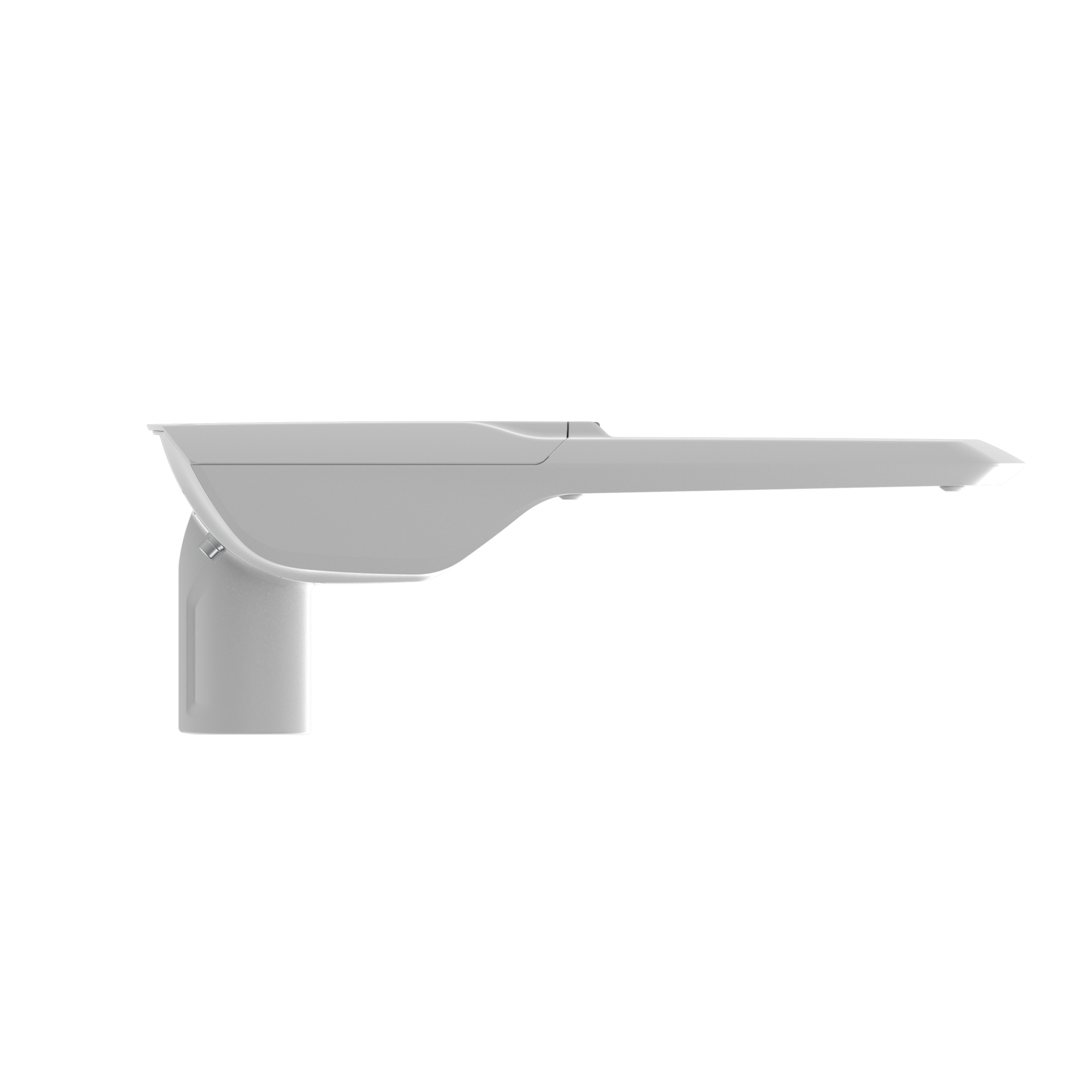

en poste ø40-60mm, en brazo ø40-60mm

Color de la luminaria

gris

Rango de temperatura de trabajo

-40 ... +50

RAL

7035

Carcasa

aluminio inyectado a alta presión

Superficie lateral expuesta al viento

0.039 m²

Tipo

O1, O2, O3, O4, O5, O6, O7, O8, O9, O10, O11, O12, O13, O21, O22, O23, O24 óptica, O14, O15, O16, O17, O18, O19, O20 óptica

Datos eléctricos

Eficiencia de la alimentación

≤93%

Potencia

220-240V 50/60Hz

Incluye fuente de luz

sí

Potencia de la luminaria [W]

27 - 102

Corriente de salida [mA]

700

Tipo de equipamiento

Número máximo de luminarias en el circuito con un fusible de 10A (B)

7 - 18

Número máximo de luminarias en el circuito con un fusible de 16A (B)

11 - 28

Número máximo de luminarias en el circuito con un fusible de 25A (B)

17 - 43

Datos ópticos

Forma de iluminar

directo

Tipo de óptica

O1, O10, O11, O12, O13, O14, O15, O16, O17, O18, O19, O2, O20, O21, O22, O23, O24, O3, O4, O5, O6, O7, O8, O9

Difusor

vidrio templado

Temperatura de color [K]

3000, 4000

CRI/Ra

>70

Los pasos de MacAdam

ULOR / DLOR

0% / 100%

Flujo luminoso de luminaria [lm]

3050 - 16350

Eficiencia [lm/W]

113 - 160

Grupo de riesgo fotobiológico.

RG1

Número de LEDs

12, 16, 24, 36, 48

Datos generales

Equipamiento adicional

luminaria con detector de movimiento (extensión del índice: .870 / .871 / .872) - disponible de serie con empuñadura ajustable de ø60mm con un rango de ajuste de -110° a +55°/-20° a +145°, luminaria con soporte de montaje en poste ø76mm (extensión del índice: .829), luminaria con soporte ajustable ø60mm con rango de ajuste de -110° a +55°/-20° a +145° (extensión del índice: .867), luminaria con soporte ajustable ø76mm con rango de ajuste de -110° a +55°/-20° a +145° (extensión del índice: .876)

Información adicional

acceso sin herramientas al compartimento de alimentación mediante clips

Observaciones

el poste y la pluma no son parte de la luminaria

Vida útil L90B10

100 000 h

Garantía

5 años

Dimensiones

Dimensiones [mm] LxWxH	Cantidad por palet	Cantidad en el paquete	Peso neto [kg]
543x248x102	50	1	6.1

Código	Clase de protección	Tipo de óptica	Tipo de equipamiento	Potencia de la luminaria [W]	Flujo luminoso de luminaria [lm]	Eficiencia [lm/W]	Temperatura de color [K]	Rango de temperatura de trabajo
130752.5L011.010	I	O1	ED	27	3150	117	3000	-40 ... +50
130752.5L011.020	I	O2	ED	27	3100	115	3000	-40 ... +50
130752.5L011.030	I	O3	ED	27	3150	117	3000	-40 ... +50
130752.5L011.040	I	O4	ED	27	3150	117	3000	-40 ... +50
130752.5L011.050	I	O5	ED	27	3200	119	3000	-40 ... +50
130752.5L011.060	I	O6	ED	27	3200	119	3000	-40 ... +50
130752.5L011.070	I	O7	ED	27	3200	119	3000	-40 ... +50
130752.5L011.080	I	O8	ED	27	3150	117	3000	-40 ... +50
130752.5L011.090	I	O9	ED	27	3050	113	3000	-40 ... +50
130752.5L011.100	I	O10	ED	27	3200	119	3000	-40 ... +50

Para aplicar la luminaria en un entorno agresivo, por ejemplo con una mayor concentración de azufre, sal u otras sustancias agresivas, se requiere una consulta con la Sección de Preparación Técnica de Producción de LUG.
Tolerancia del flujo de la luz +/- 10%.
Tolerancia del potencia +/- 5%.
Haz de luz, distribución de la intensidad lumínica y rendimiento lumínico conformes con la norma EN ISO 17025:2005, para la serie de normas EN13032 y norma LM-79.
La información más actualizada sobre el producto, condiciones Generales de Garantía en nuestro sitio web www.lug.com.pl
La información detallada sobre flujos luminosos y potencias para índices individuales se indica en la hoja de datos del producto.
Los parámetros en la hoja de datos se dan para Ta=25°C.
Los rangos de temperatura de funcionamiento se aplican solo a las luminarias utilizadas en el entorno exterior.
Tolerancia a la temperatura del color +/- 5%.
