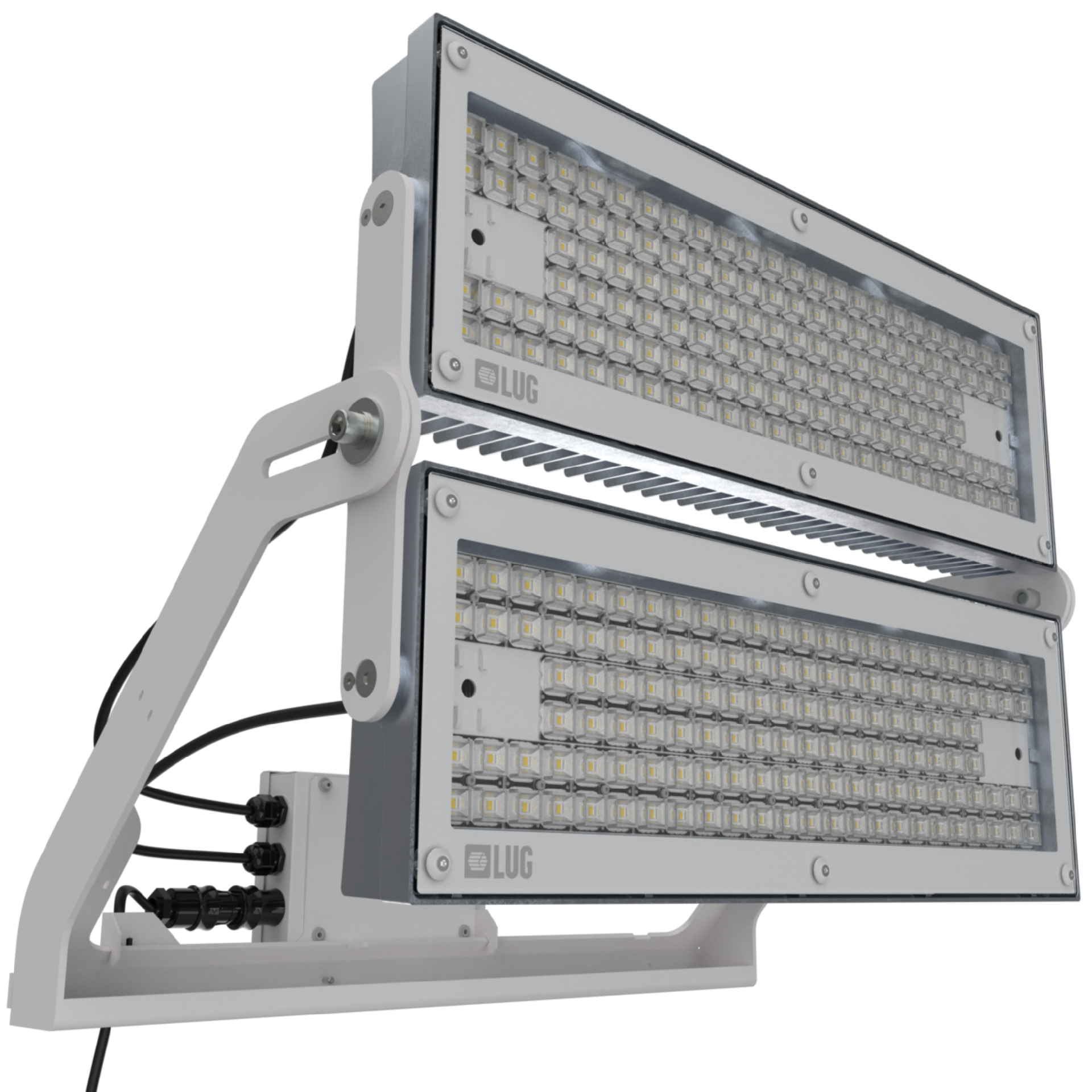

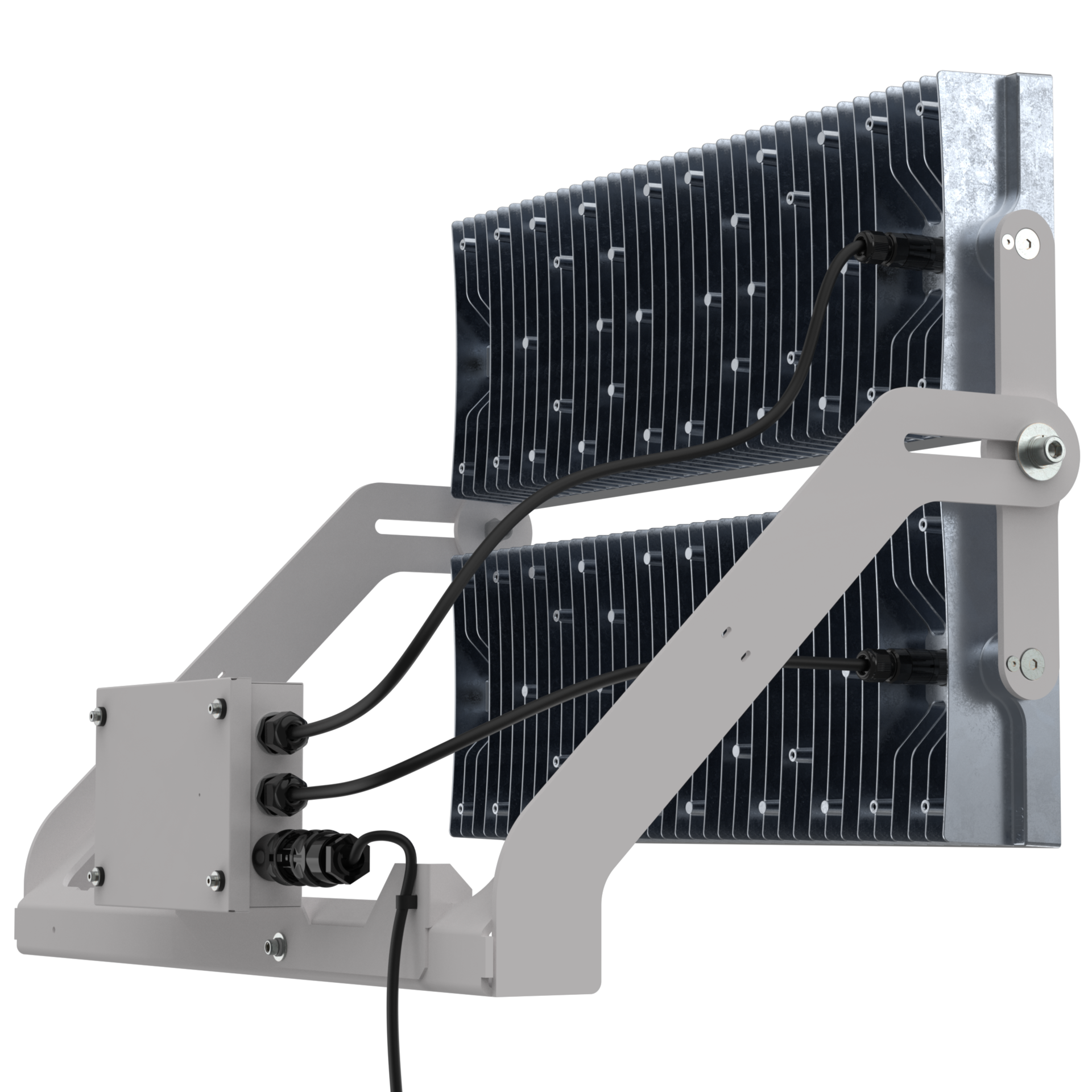

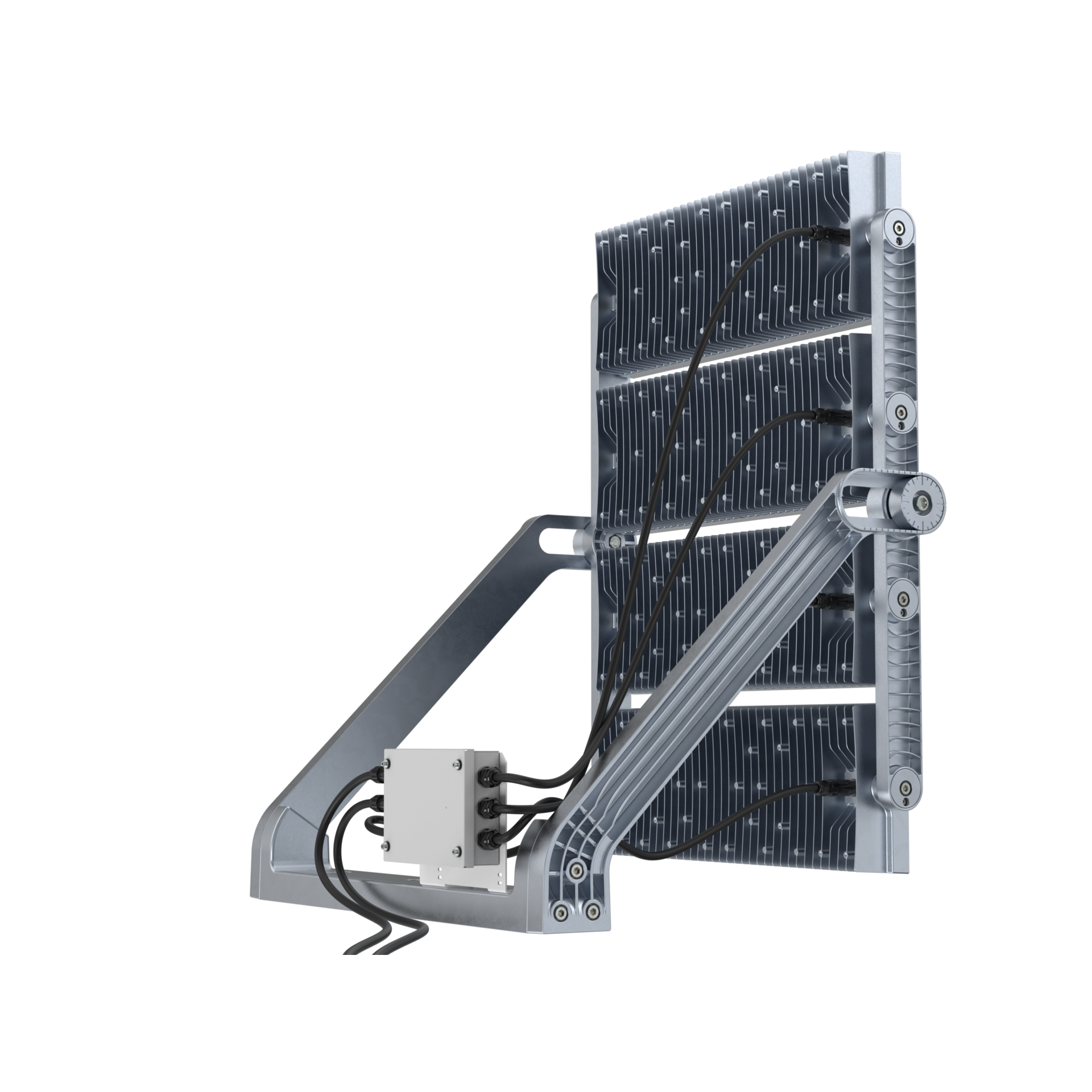

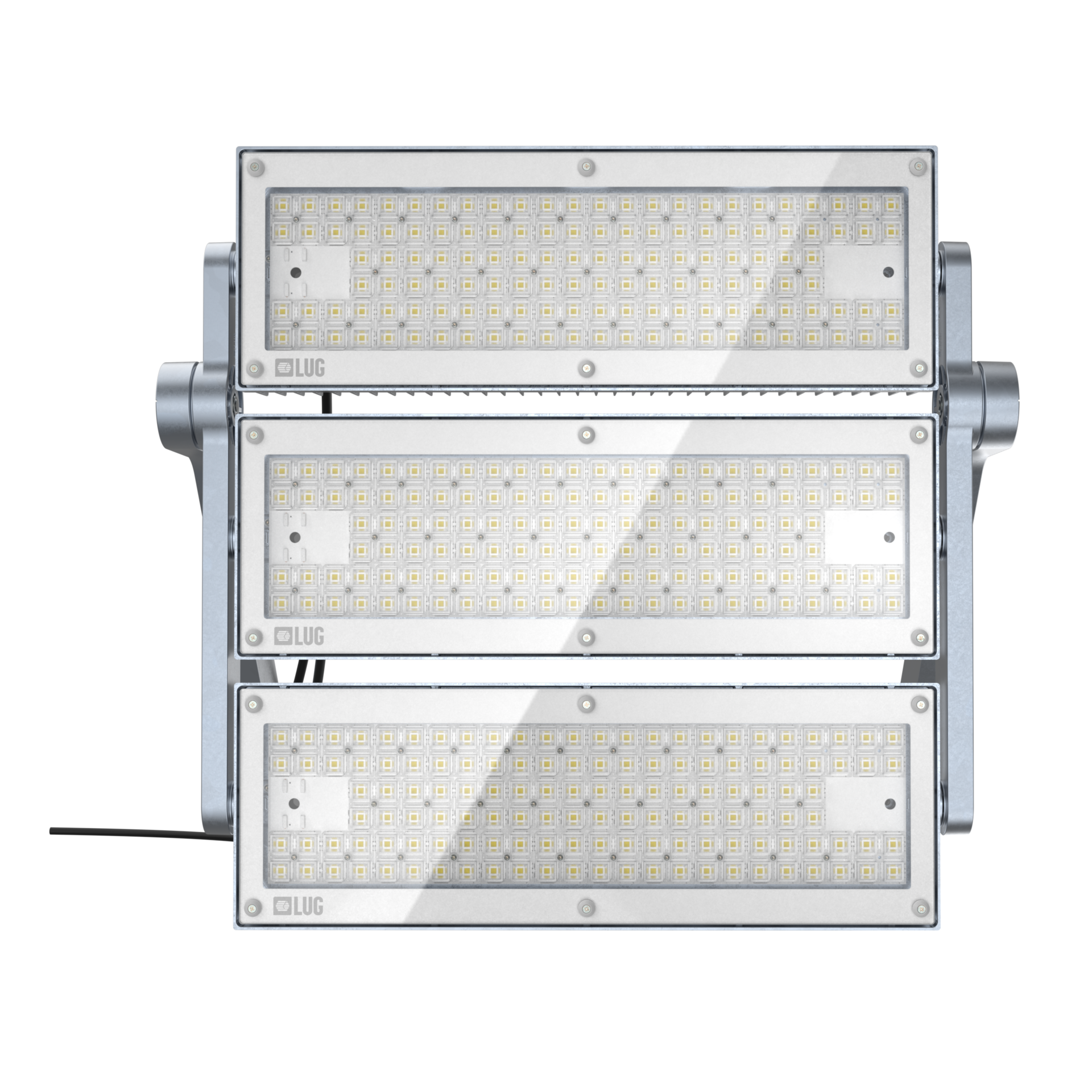

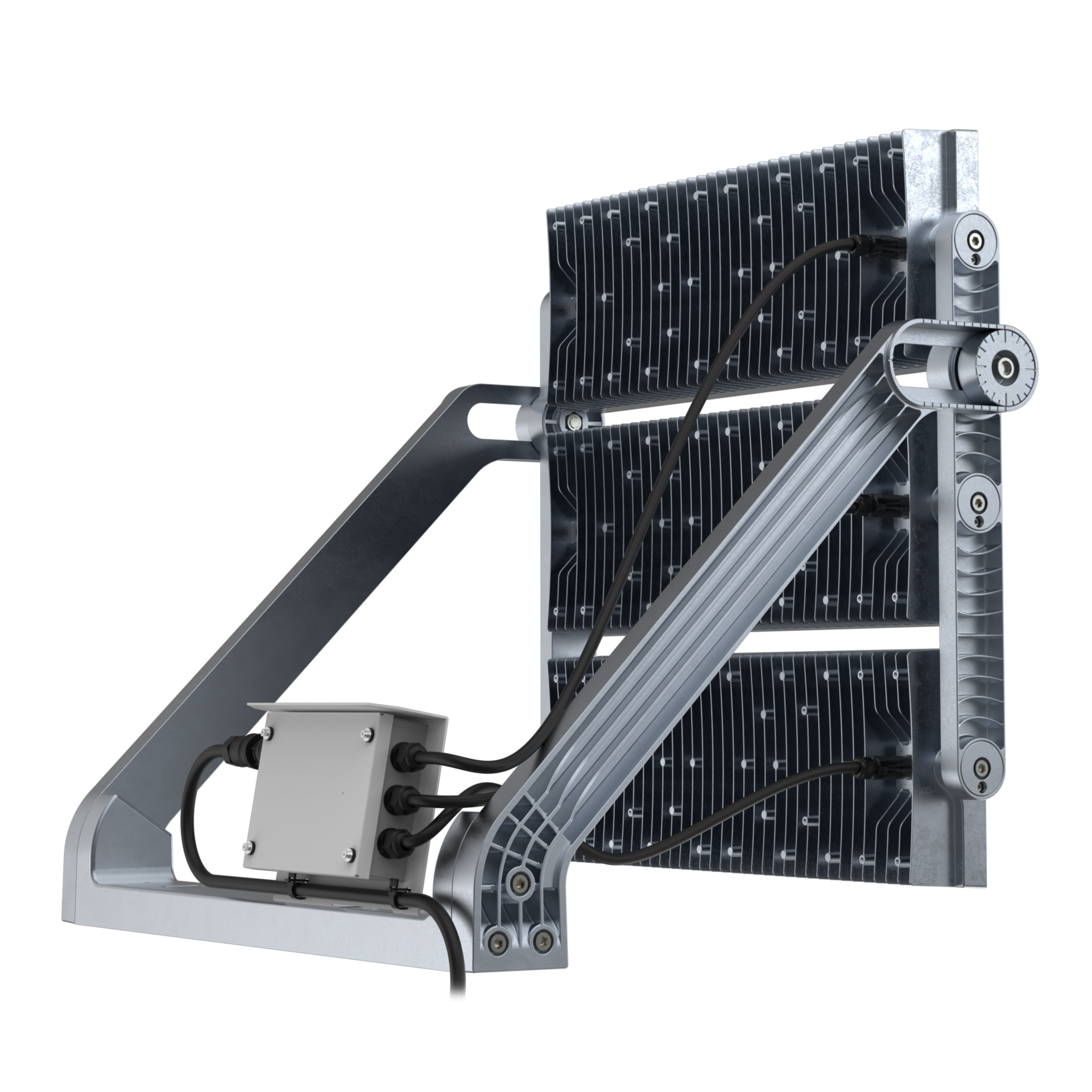

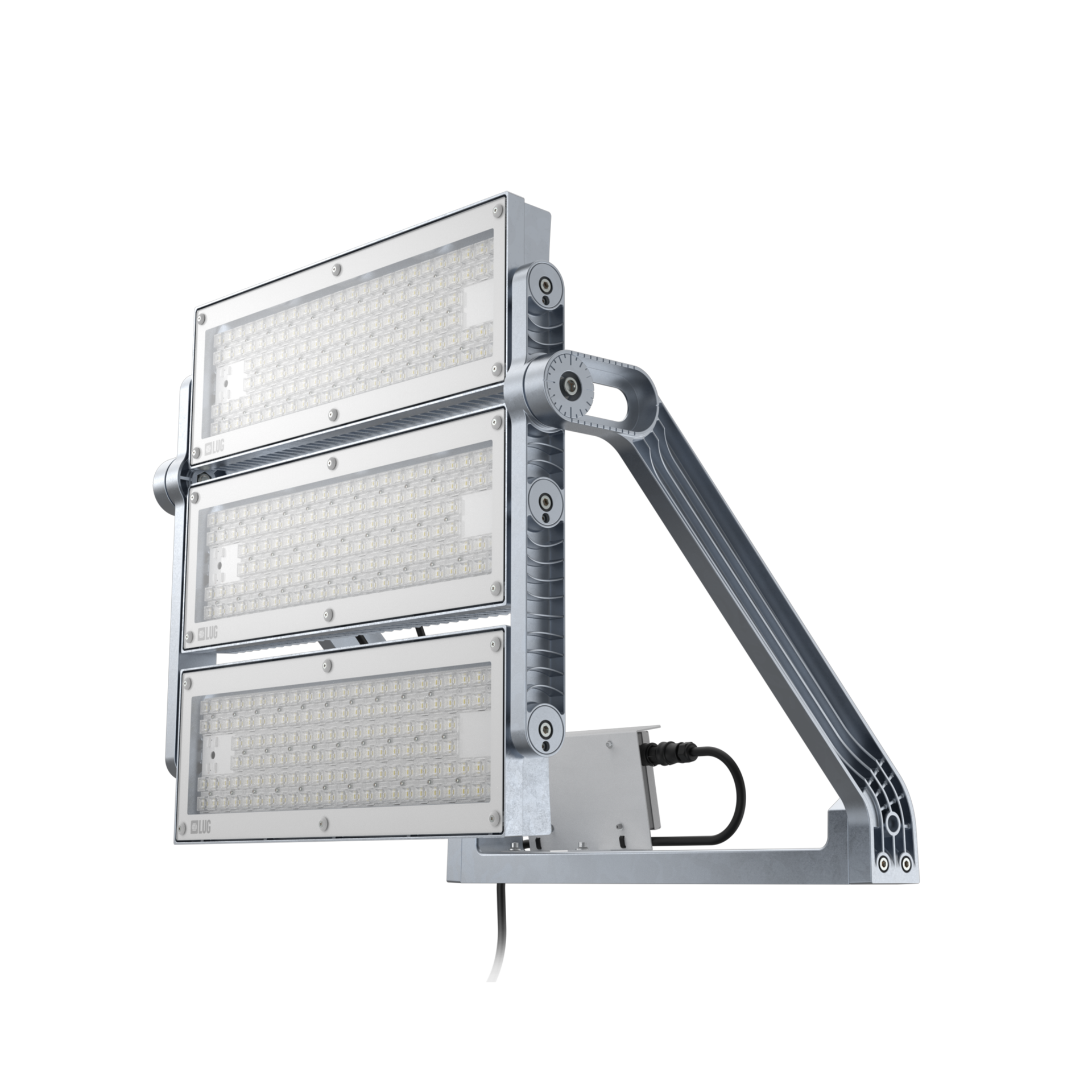

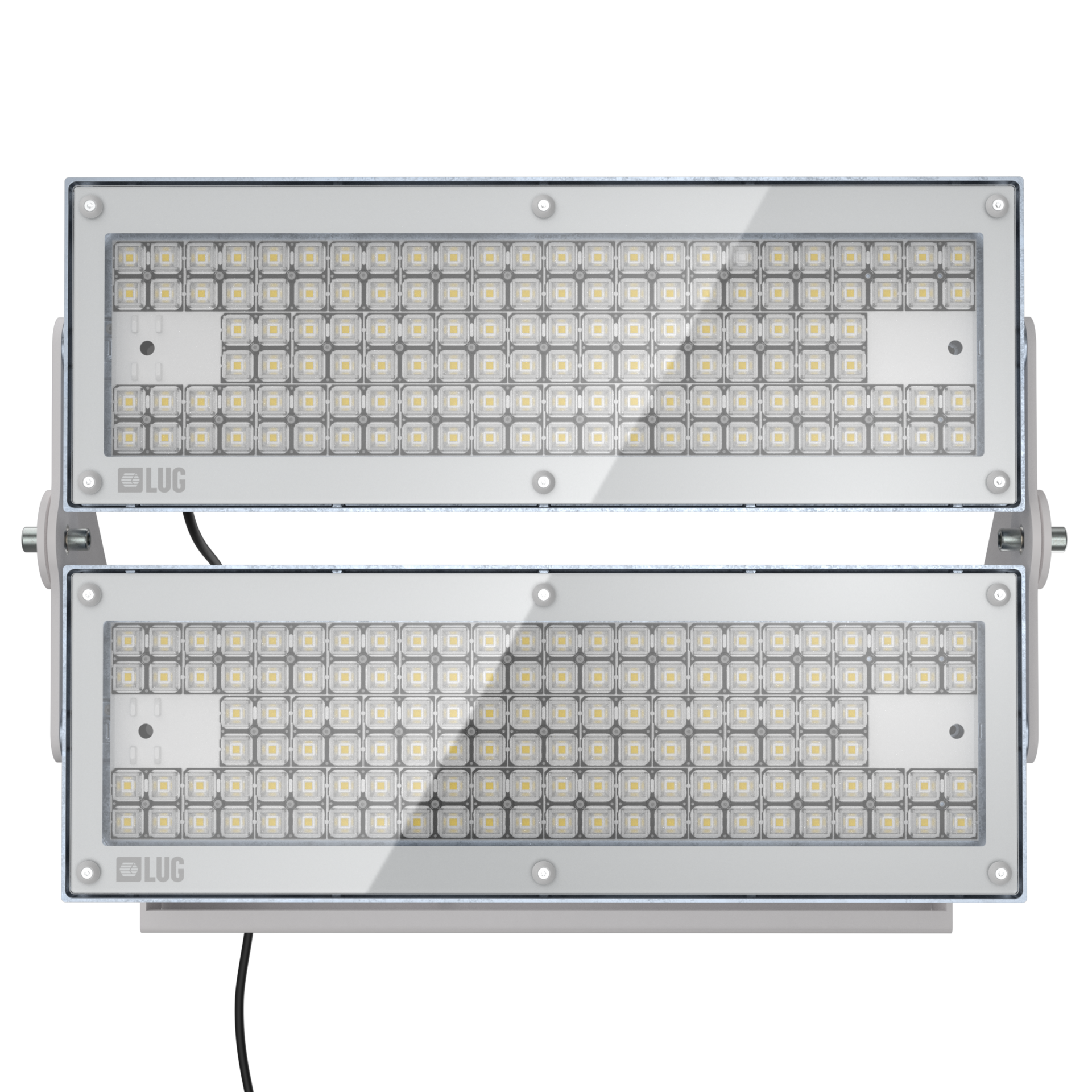

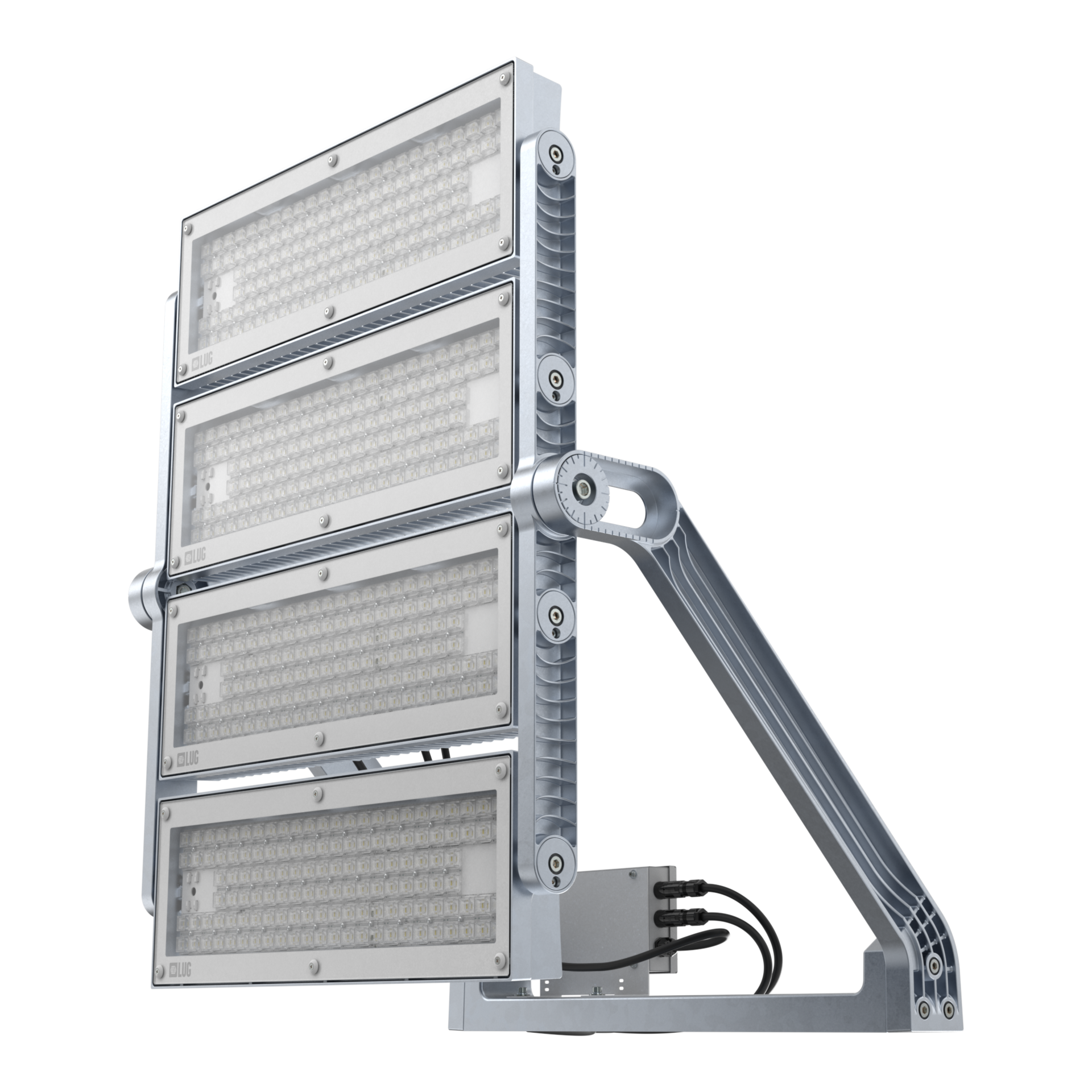

PUMA
LONG CABLE versione
PUMA - un proiettore professionale e altamente efficace. Progettato per soddisfare i più severi requisiti di illuminazione degli impianti sportivi, garantendo così la migliore percezione dell'evento sia da parte degli spettatori in loco che dei telespettatori. Una funzionale staffa di montaggio, un'ampia scelta di flussi luminosi e ottiche dedicate ampliano le possibilità di utilizzo in aeroporti, porti e aree industriali pesanti.



Alta efficacia
Angolo di inclinazione regolabile in continuo
Orientabilità dei moduli su 3 assi
Ampia gamma di angoli di illuminazione
Ampia gamma di indici di resa cromatica

Applicazione

aeroporti, l'illuminazione di un'area, parcheggi, strutture sportive

Gamma del flusso luminoso

85400 - 258800 [lm]

Temperatura di colore varia

4000 - 5700 [K]

Dati meccanici

Montaggio
su staffa regolabile, a pavimento, con le staffe (incluse nel set)
Colore dell'apparecchio
alluminio
Campo di temperatura d'esercizio
'-40˚C ... +50˚C
Corpo
alluminio pressofuso ad alta pressione
Superficie laterale esposta al vento
0.3700 m²; 0.6000 m²; 0.7500 m²
Tipo
2 moduli, 3 moduli, 4 moduli

Dati elettrici

Efficienza dell'alimentatore
≤95%
Allacciamento elettrico
secondo le istruzioni di montaggio
Alimentazione
220-240V 50/60Hz
Contiene una fonte di luce
sì
Potenza della plafoniera [W]
918 - 1844
Corrente in uscita [mA]
1704
Fattore di alimentazione [λ]
0,9
Tipo di accessorio
DALI, DMX-RDM
Fonte della luce
LED
Numero massimo di apparecchi nel circuito con un fusibile da 16A (B)
1
Numero massimo di apparecchi nel circuito con un fusibile da 25A (B)
1 - 2

Dati ottici

Modo di illuminazione
diretto
Tipo di ottica
lente
Diffusore
vetro temperato
Temperatura di colore [K]
4000, 5700
Angolo di emissione luminosa
15°, 25°, 35°, 55°, AS NF1, AS NF2, AS largo, AS stretto
CRI/Ra
70, 80, 90
I passi di MacAdam
5
ULOR / DLOR
0/100%
Flusso luminoso della plafoniera [lm]
85400 - 258800
Efficienza luminosa [lm/W]
91 - 141
Gruppo di rischio fotobiologico
RG1
SVM
≤0,4
PstLM
≤1
Numero di LED
264, 396, 528

Dati generali

Informazioni aggiuntive
possibilità di collegare l'alimentazione fino a 200 m dall'apparecchio utilizzando l'accessorio 150160.01394 per la versione a 3 moduli e 150160.01395 per la versione a 2 e 4 moduli (opzionale); l'accessorio 150160.01388 è sempre incluso per la versione a 4 moduli
Durata L90B10
100 000 h
Garanzia
5 anni

Dimensioni

Dimensioni [mm] LxWxHxD Marcatura Quantità sul pallet Quantità nella confezione Peso netto [kg]
700x505x85x585 8 1 30
820x745x85x795 3 moduli 10 1 42
820x1000x85x1050 4 moduli 8 1 56.4
X

Varianti disponibili

Codice
Temperatura di colore [K]
4000
5700
Flusso luminoso della plafoniera [lm]
Potenza della plafoniera [W]
Efficacia [lm/W]
Tipo di accessorio
DALI
DMX-RDM
CRI
70
80
90
Angolo di emissione luminosa
15°
25°
35°
55°
AS NF1
AS NF2
AS largo
AS stretto
Tipo
2 moduły
3 moduły
4 moduły
Diffusione della luce
asimmetrica larga
asimmetrica stretta
asimmetrico-stretto lontano
simmetrica
Cancella i filtri
Confronto Codice Tipo Angolo di emissione luminosa Tipo di accessorio Potenza della plafoniera [W] Flusso luminoso della plafoniera [lm] Efficienza luminosa [lm/W] Temperatura di colore [K] CRI/Ra Campo di temperatura d'esercizio
120250.3L010.001 2 moduli 15° DALI 918 129600 141 4000 70 '-40˚C ... +50˚C
120250.3L010.002 2 moduli 25° DALI 918 122300 133 4000 70 '-40˚C ... +50˚C
120250.3L010.003 2 moduli 35° DALI 918 123200 134 4000 70 '-40˚C ... +50˚C
120250.3L010.004 2 moduli 55° DALI 918 126400 138 4000 70 '-40˚C ... +50˚C
120250.3L010.005 2 moduli AS stretto DALI 918 111200 121 4000 70 '-40˚C ... +50˚C
120250.3L010.006 2 moduli AS largo DALI 918 111600 122 4000 70 '-40˚C ... +50˚C
120250.3L010.007 2 moduli AS NF1 DALI 918 109800 120 4000 70 '-40˚C ... +50˚C
120250.3L010.008 2 moduli AS NF2 DALI 918 119200 130 4000 70 '-40˚C ... +50˚C
120250.3L020.001 2 moduli 15° DALI 918 120000 131 4000 80 '-40˚C ... +50˚C
120250.3L020.002 2 moduli 25° DALI 918 113200 123 4000 80 '-40˚C ... +50˚C
Confronta selezionati
Mostrato 10 / 288
Mostra tutti
Tolleranza del flusso luminoso +/- 10%.
Tolleranza del potenza +/- 5%.
Il flusso luminoso, la ripartizione dell'intensità della luce ed il rendimento luminoso sono stati esaminati secondo le norme EN ISO 17025:2005 per una serie delle norme EN13032 e della norma LM-79.
I dati attuali sul prodotto, condizioni generali di garanzia sono disponibili sul nostro sito www.lug.com.pl
Informazioni dettagliate su flussi luminosi e potenze per singoli indici sono indicate sulla scheda tecnica del prodotto.
I parametri nella scheda tecnica sono forniti per Ta=25°C.
Tolleranza della temperatura di colore +/- 5%.
Scarica i materiali
Seleziona e scarica i materiali che ti interessano
Scaricare
Scheda prodotto
Dichiarazioni e certificati
Istruzioni di montaggio
Scarica selezionato
PERSONALIZZAZIONE - LA NOSTRA IMPOSTAZIONE A MODO TUO
Secondo il Journal of Standards, un apparecchio di illuminazione è un dispositivo utilizzato per distribuire, filtrare e convertire la luce emessa da una o più sorgenti luminose, situato nella rete elettrica.
custom
Personalizzazione
Bespoke - Sviluppiamo un progetto insieme
Secondo il Journal of Standards, un apparecchio di illuminazione è un dispositivo utilizzato per distribuire, filtrare e convertire la luce emessa da una o più sorgenti luminose, situato nella rete elettrica.
bespoke
Bespoke
Accessori
150160.01394
Cavo di uscita LED - 5x1,5mm2 H07RN-F bobina 100 metri
150160.01395
Cavo di uscita LED - 4x1,5mm2 H07RN-F bobina 100 metri
150160.01388
Corda di sicurezza
150160.01389
Dispositivo di puntamento laser. Colore del fascio: rosso.
