LUG - LUCERA LED - Illuminazione del parco

LUCERA LED
Versione S

Una classica lanterna urbana con sorgente luminosa a LED. Lo stile senza tempo, la gamma di varianti di paralumi accessori e la qualità superiore della finitura consentono di integrare l'apparecchio in una varietà di spazi urbani. In una versione dedicata anche all'uso in ambienti con maggiore esposizione corrosiva nella più alta classe C5-M.

Alta efficacia a 138 lm/W

Eleganza classica

Sinergia tra il design e la tecnologia

Applicazione

facciate, lungomari, parcheggi, parchi, parchi gioco, quartieri residenziali, stazioni, strade, strade locali, strade residenziali, strade urbane, vialetti da passeggio

Disponibili su richiesta

2x connettore ZHAGA, CLO, connettore NEMA, connettore gas filettatura 3/4, diffusore in vetro (opale, trasparente, strutturato), estensione della garanzia a 10 anni, versione con maggiore resistenza alla corrosione in conformità alla classe C5

Gamma del flusso luminoso

1950 - 10450 [lm]

Temperatura di colore varia

2200 - 4000 [K]

Dati meccanici

Montaggio

sospeso, con accessori (da ordinare separatamente)

Colore dell'apparecchio

nero

Campo di temperatura d'esercizio

'-40˚C ... +50˚C

RAL

9005

Corpo

high pressure die-cast aluminum

Superficie laterale esposta al vento

0,085 m²; 0,090 m² (ZHAGA D4i)

Dati elettrici

Efficienza dell'alimentatore

≤93%

Alimentazione

220-240V 50/60Hz

Contiene una fonte di luce

sì

Potenza della plafoniera [W]

22 - 76

Corrente in uscita [mA]

500, 550, 700

Tipo di accessorio

DALI, ED, ZHAGA D4i

Numero massimo di apparecchi nel circuito con un fusibile da 10A (B)

8 - 17

Numero massimo di apparecchi nel circuito con un fusibile da 16A (B)

12 - 28

Numero massimo di apparecchi nel circuito con un fusibile da 25A (B)

20 - 44

Dati ottici

Modo di illuminazione

diretto

Tipo di ottica

O1, O2, O3, O4, O5, O6

Temperatura di colore [K]

2200, 2700, 3000, 4000

CRI/Ra

>70

I passi di MacAdam

ULOR / DLOR

0% / 100%

Flusso luminoso della plafoniera [lm]

1950 - 10450

Efficienza luminosa [lm/W]

89 - 138

Gruppo di rischio fotobiologico

RG1

Numero di LED

12, 24, 36

Dati generali

Informazioni aggiuntive

Alimentazione sicura con SELV a bassa tensione; la versione standard dell'apparecchio è resistente alla corrosione secondo la classe C3

Note

il palo e il braccio non fanno parte del corpo illuminante

Durata L90B10

100 000 h

Garanzia

5 anni

Dimensioni

Dimensioni [mm] LxHxD	Marcatura	Quantità sul pallet	Quantità nella confezione	Peso netto [kg]
400x760x700	DALI, ED	8	1	9.1
400x807x747	ZHAGA D4i	8	1	9.4

Codice	Tipo di ottica	Tipo di accessorio	Potenza della plafoniera [W]	Flusso luminoso della plafoniera [lm]	Efficienza luminosa [lm/W]	Temperatura di colore [K]	CRI/Ra	Campo di temperatura d'esercizio
130863.3L012.010	O1	DALI	22	2200	100	2200	>70	'-40˚C ... +50˚C
130863.3L012.020	O2	DALI	22	2350	107	2200	>70	'-40˚C ... +50˚C
130863.3L012.030	O3	DALI	22	2300	105	2200	>70	'-40˚C ... +50˚C
130863.3L012.040	O4	DALI	22	2300	105	2200	>70	'-40˚C ... +50˚C
130863.3L012.050	O5	DALI	22	2300	105	2200	>70	'-40˚C ... +50˚C
130863.3L012.060	O6	DALI	22	2250	102	2200	>70	'-40˚C ... +50˚C
130863.3L022.010	O1	DALI	22	2500	114	2700	>70	'-40˚C ... +50˚C
130863.3L022.020	O2	DALI	22	2650	120	2700	>70	'-40˚C ... +50˚C
130863.3L022.030	O3	DALI	22	2600	118	2700	>70	'-40˚C ... +50˚C
130863.3L022.040	O4	DALI	22	2550	116	2700	>70	'-40˚C ... +50˚C

Tolleranza del flusso luminoso +/- 10%.
Tolleranza del potenza +/- 5%.
Si prega di notare che l'apparecchio di illuminazione standard non è destinato all'uso in un ambiente con un alto grado di salinità. Se è necessario adattare l'apparecchio per funzionare in tale ambiente, contattare il nostro ufficio commerciale per confermare la possibilità di utilizzare un rivestimento protettivo aggiuntivo.
I dati attuali sul prodotto, condizioni generali di garanzia sono disponibili sul nostro sito www.lug.com.pl
Informazioni dettagliate su flussi luminosi e potenze per singoli indici sono indicate sulla scheda tecnica del prodotto.
I parametri nella scheda tecnica sono forniti per Ta=25°C.
Le gamme di temperature di funzionamento si applicano solo agli apparecchi di illuminazione utilizzati nell'ambiente esterno.
Tolleranza della temperatura di colore +/- 5%.

Scarica i materiali

Seleziona e scarica i materiali che ti interessano

Scheda prodotto

PDF (967.8KB)

Dichiarazioni e certificati

ZIP (1.0MB)

Curve fascio luminoso

ZIP (1.4MB)

Istruzioni di montaggio

PDF (3.8MB)

Scarica selezionato

PERSONALIZZAZIONE - LA NOSTRA IMPOSTAZIONE A MODO TUO

Secondo il Journal of Standards, un apparecchio di illuminazione è un dispositivo utilizzato per distribuire, filtrare e convertire la luce emessa da una o più sorgenti luminose, situato nella rete elettrica.

custom

Personalizzazione

Bespoke - Sviluppiamo un progetto insieme

bespoke

Bespoke

Accessori

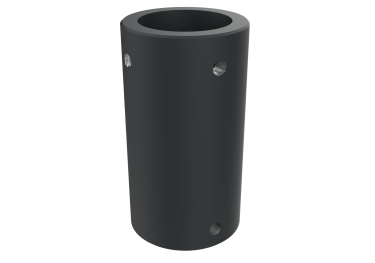

150173.01369

Connettore filettato da 1 pollice femmina

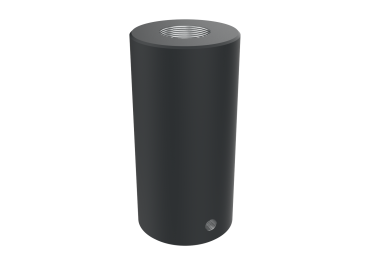

150173.01370

Giunto filettato 3/4 di pollice maschio

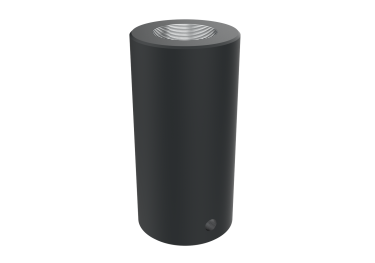

150173.01371

Giunto filettato 3/4 di pollice femmina

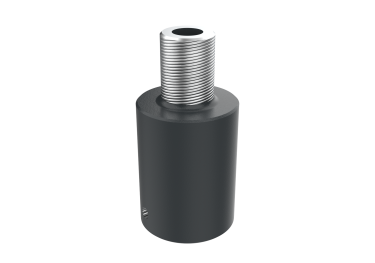

150173.01372

Connettore filettato ø42mm

150170.01135

Calibro per raccordi filettati ø42mm

150170.01283

LUCERA LED vetro trasparente (4 pezzi)

150170.01284

LUCERA LED vetro opale (4 pezzi)

150170.01285

LUCERA LED vetro strutturato (4 pezzi)

150170.01356

LUCERA LED paralume in vetro nero Backshield (1 pezzi)

770030.001

Controllore eBLOC-Z - Comunicazione THREAD

770030.002

Controllore eBLOC-Z - Comunicazione THREAD + localizzazione GNSS

770030.004

Controllore eBLOC-Z - Comunicazione LTE Cat M1/2G + localizzazione GNSS

790013.101

HUBIoT-1 Global montato su palo

790013.102

HUBIoT-1 Global montato in superficie

790013.103

HUBIoT-1 Global Ethernet montato su palo

790013.104

HUBIoT-1 Global Ethernet montato in superficie
