SAVA C
Versione L
Apparecchio stradale modulare in due dimensioni di corpo con una maggiore facilità di manutenzione, consentendo la sostituzione senza attrezzi del modulo luminoso e dell'alimentazione. Progettato per l'illuminazione professionale di vari spazi applicativi urbani.



Possibilità di regolazione dell'intensità della luce
Design moderno
Infallibilità
Alta efficacia a 190 lm/W

Applicazione

l'illuminazione di un'area, lungomari, parcheggi, parchi gioco, spazi pubblici, stazioni, strade, strade locali, strade residenziali, strade urbane, vialetti da passeggio

Disponibili su richiesta

CLO, DALI, DIM 1..10V, NTC, connettore NEMA, connettore ZHAGA, estensione della garanzia a 10 anni, protezione contro le sovratensioni 10kV, sensore crepuscolare, versione con maggiore resistenza alla corrosione in conformità alla classe C5

Gamma del flusso luminoso

1150 - 25000 [lm]

Temperatura di colore varia

2200 - 4000 [K]

Dati meccanici

Montaggio

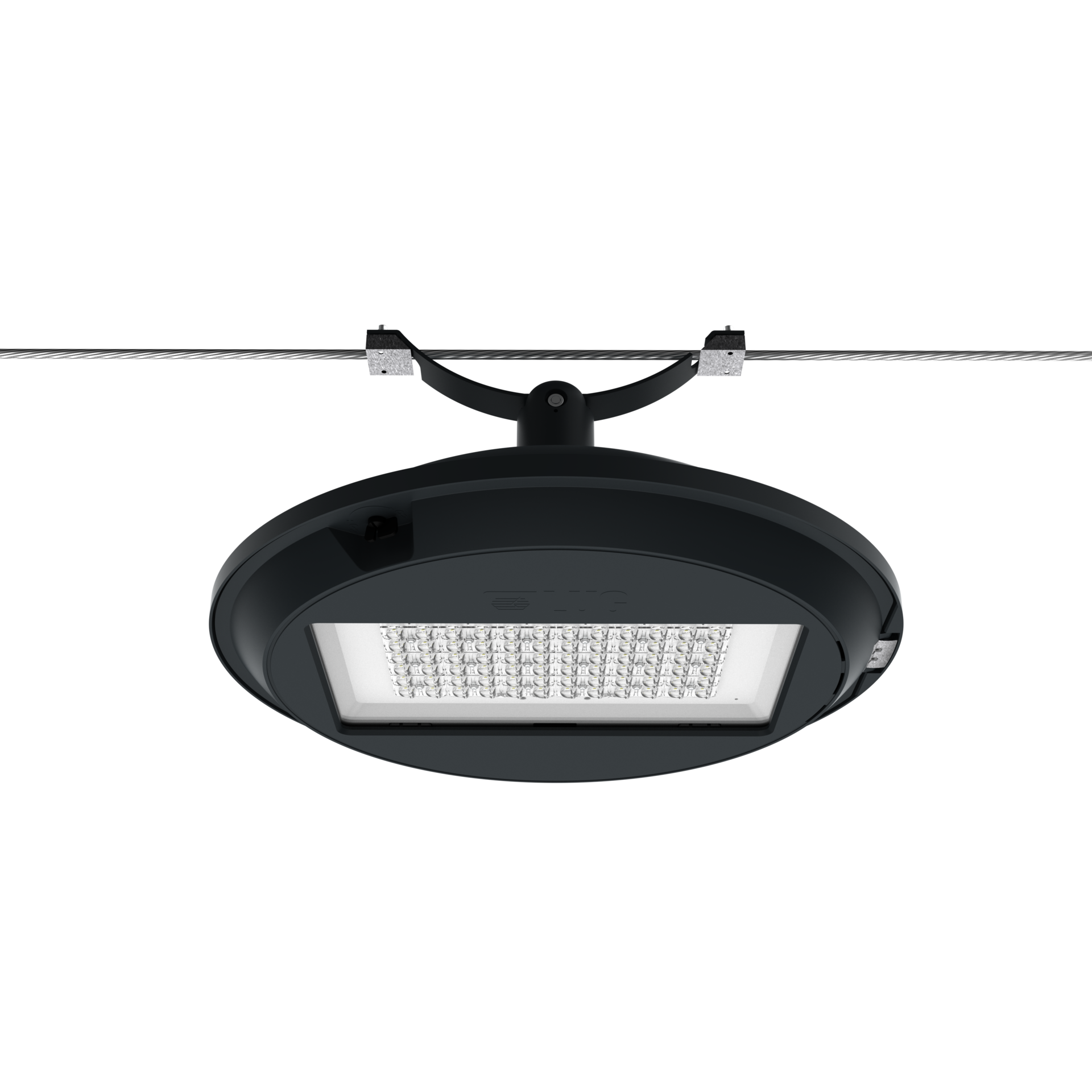

catenaria, su un cavo di diametro ø6-15mm
Colore dell'apparecchio
grafite
Campo di temperatura d'esercizio
-40 ... +45, -40 ... +50, -40 ... +55
Corpo
high pressure die-cast aluminum
Superficie laterale esposta al vento
0.080 m²
Classe di corrosione
C3

Dati elettrici

Efficienza dell'alimentatore
≤93%
Alimentazione
220-240V 50/60Hz
Contiene una fonte di luce
sì
Potenza della plafoniera [W]
12 - 164
Corrente in uscita [mA]
200, 300, 500, 700, 770
Tipo di accessorio
DALI, ED
Fonte della luce
LED
Numero massimo di apparecchi nel circuito con un fusibile da 10A (B)
5 - 18
Numero massimo di apparecchi nel circuito con un fusibile da 16A (B)
8 - 28
Numero massimo di apparecchi nel circuito con un fusibile da 25A (B)
13 - 43

Dati ottici

Diffusione della luce
strada
Modo di illuminazione
diretto
Tipo di ottica
O1 - per autostrade, O10 - per le zone pedonali, O11 - per le strade locali, O12 - per superstrade, O13 - per superstrade, O14 - per strade locali, O15 - per strade residenziali, O16 - per strade residenziali, O17 - per passaggi pedonali, traffico lato destro, O18 - per l'illuminazione di un'area, O19 - per le strade della città e locali, O2 - per superstrade, O3 - per strade locali, O4 - per strade urbane, O5 - per strade residenziali, O6 - per passaggi pedonali, O7 - per l'illuminazione di un'area, O8 - per le strade della città e locali, O9 - per superfici bagnate, O98 - per l'illuminazione stradale
Diffusore
vetro temperato
Temperatura di colore [K]
2200, 2700, 3000, 4000
CRI/Ra
70
I passi di MacAdam
3
ULOR / DLOR
0% / 100%
Flusso luminoso della plafoniera [lm]
1150 - 25000
Efficienza luminosa [lm/W]
96 - 190
Gruppo di rischio fotobiologico
RG0, RG1
SVM
≤0,4
PstLM
≤1
Numero di LED
16, 36, 48, 72, 96

Dati generali

Equipaggiamento aggiuntivo
ulteriore protezione anticorrosione (estensione indice: .985)
Note
il palo e il braccio non fanno parte del corpo illuminante
Durata L90B10
100 000 h
Garanzia
5 anni

Dimensioni

Dimensioni [mm] WxHxD Quantità sul pallet Quantità nella confezione Peso netto [kg]
620x181x377 12 1 15.8
X

Varianti disponibili

Codice
Temperatura di colore [K]
2200
2700
3000
4000
Flusso luminoso della plafoniera [lm]
Potenza della plafoniera [W]
Efficienza luminosa [lm/W]
Tipo di accessorio
DALI
ED
Tipo di ottica
O1 - per autostrade
O10 - per le zone pedonali
O11 - per le strade locali
O12 - per superstrade
O13 - per superstrade
O14 - per strade locali
O15 - per strade residenziali
O16 - per strade residenziali
O17 - per passaggi pedonali, traffico lato destro
O18 - per l'illuminazione di un'area
O19 - per le strade della città e locali
O2 - per superstrade
O3 - per strade locali
O4 - per strade urbane
O5 - per strade residenziali
O6 - per passaggi pedonali
O7 - per l'illuminazione di un'area
O8 - per le strade della città e locali
O9 - per superfici bagnate
O98 - per l'illuminazione stradale
Cancella i filtri
Confronto Codice Grado di protezione Tipo di ottica Tipo di accessorio Potenza della plafoniera [W] Flusso luminoso della plafoniera [lm] Efficienza luminosa [lm/W] Temperatura di colore [K] CRI/Ra Campo di temperatura d'esercizio (DarkSky)
130915.3L012.010 II O1 - per autostrade DALI 74 10250 139 2200 70 -40 ... +50
130915.3L012.020 II O2 - per superstrade DALI 74 10300 139 2200 70 -40 ... +50
130915.3L012.030 II O3 - per strade locali DALI 74 10200 138 2200 70 -40 ... +50
130915.3L012.040 II O4 - per strade urbane DALI 74 9950 134 2200 70 -40 ... +50
130915.3L012.050 II O5 - per strade residenziali DALI 74 10100 136 2200 70 -40 ... +50
130915.3L012.060 II O6 - per passaggi pedonali DALI 74 10350 140 2200 70 -40 ... +50
130915.3L012.070 II O7 - per l'illuminazione di un'area DALI 74 10350 140 2200 70 -40 ... +50
130915.3L022.010 II O1 - per autostrade DALI 74 11000 149 2700 70 -40 ... +50
130915.3L022.020 II O2 - per superstrade DALI 74 11000 149 2700 70 -40 ... +50
130915.3L022.030 II O3 - per strade locali DALI 74 10950 148 2700 70 -40 ... +50
Confronta selezionati
Mostrato 10 / 761
Mostra tutti

Si prega di notare che l'apparecchio di illuminazione standard non è destinato all'uso in un ambiente con una categoria di corrosività maggiore. L'uso dell'apparecchio per lavorare in un ambiente per il quale è necessaria un'ulteriore protezione dalla corrosione richiede l'uso di un indice con estensione .985 (su richiesta).
Per applicare l'apparecchio in un ambiente aggressivo, ad esempio con una maggiore concentrazione di zolfo, sale o altre sostanze aggressive, è necessaria una consultazione con il reparto tecnico di preparazione della produzione LUG.
Tolleranza del flusso luminoso +/- 10%.
Tolleranza del potenza +/- 5%.
Il flusso luminoso, la ripartizione dell'intensità della luce ed il rendimento luminoso sono stati esaminati secondo le norme EN ISO 17025:2005 per una serie delle norme EN13032 e della norma LM-79.
I dati attuali sul prodotto, condizioni generali di garanzia sono disponibili sul nostro sito www.lug.com.pl
Informazioni dettagliate su flussi luminosi e potenze per singoli indici sono indicate sulla scheda tecnica del prodotto.
I parametri nella scheda tecnica sono forniti per Ta=25°C.
Le gamme di temperature di funzionamento si applicano solo agli apparecchi di illuminazione utilizzati nell'ambiente esterno.
Tolleranza della temperatura di colore +/- 5%.
