SAVA S
Versione M

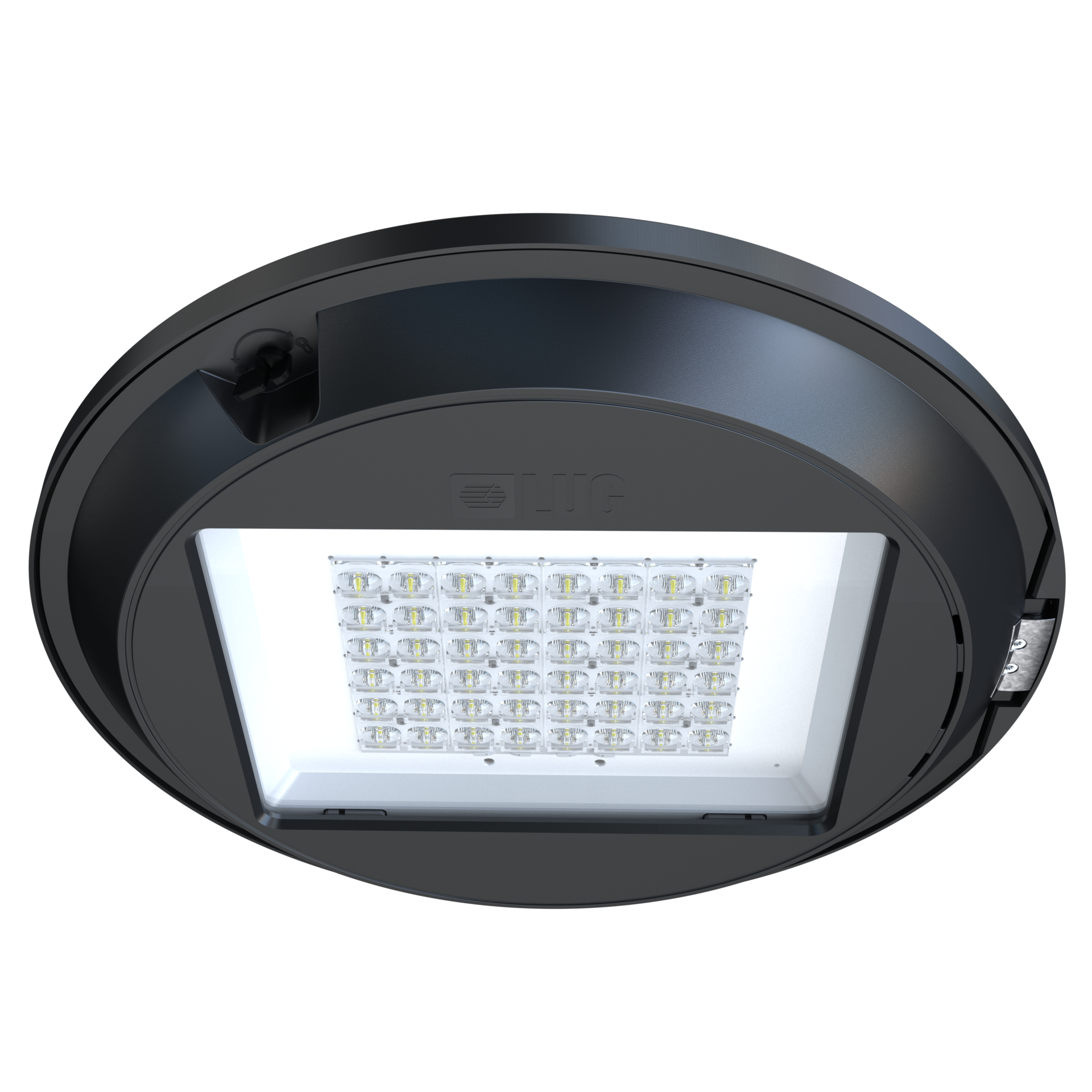

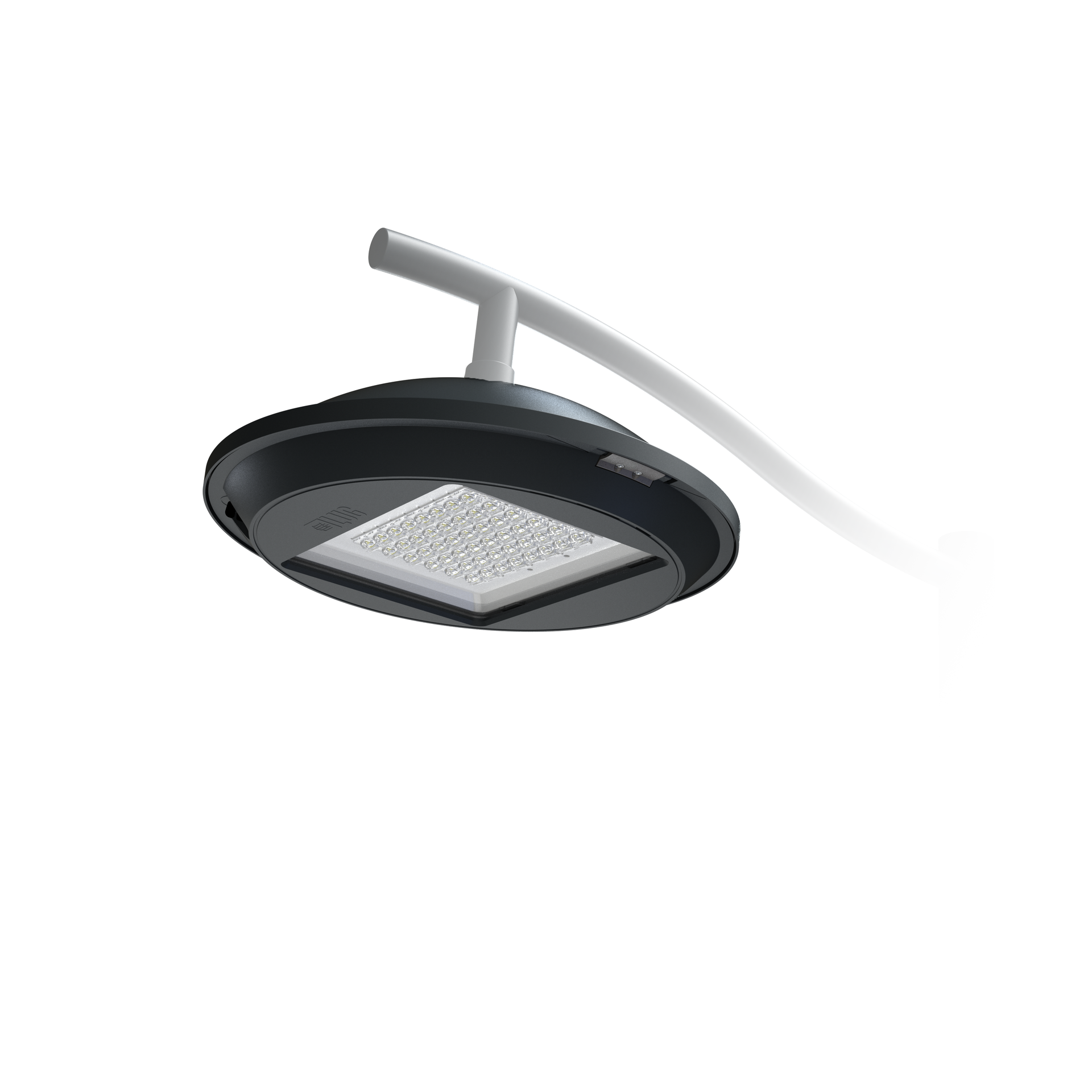

Apparecchio stradale modulare in due dimensioni di corpo con una maggiore facilità di manutenzione, consentendo la sostituzione senza attrezzi del modulo luminoso e dell'alimentazione. Progettato per l'illuminazione professionale di vari spazi applicativi urbani.

Possibilità di regolazione dell'intensità della luce

Design moderno

Infallibilità

Alta efficacia a 169 lm/W

Applicazione

l'illuminazione di un'area, lungomari, parcheggi, parchi gioco, spazi pubblici, stazioni, strade, strade locali, strade residenziali, strade urbane, vialetti da passeggio

Disponibili su richiesta

CLO, DIM 1..10V, NTC, connettore NEMA, connettore ZHAGA, estensione della garanzia a 10 anni, sensore crepuscolare, versione con maggiore resistenza alla corrosione in conformità alla classe C5

Gamma del flusso luminoso

1200 - 15600 [lm]

Temperatura di colore varia

2200 - 4000 [K]

Dati meccanici

Montaggio

sul braccio mobile, con le staffe (da ordinare separatamente)

Colore dell'apparecchio

grafite

Campo di temperatura d'esercizio

-40 ... +50, -40 ... +55

Corpo

high pressure die-cast aluminum

Superficie laterale esposta al vento

0.063 m²

Classe di corrosione

Dati elettrici

Efficienza dell'alimentatore

≤93%

Alimentazione

220-240V 50/60Hz

Contiene una fonte di luce

sì

Potenza della plafoniera [W]

11 - 102

Corrente in uscita [mA]

200, 300, 500, 550, 700

Tipo di accessorio

DALI, ED

Numero massimo di apparecchi nel circuito con un fusibile da 10A (B)

7 - 18

Numero massimo di apparecchi nel circuito con un fusibile da 16A (B)

11 - 28

Numero massimo di apparecchi nel circuito con un fusibile da 25A (B)

17 - 44

Dati ottici

Diffusione della luce

strada

Modo di illuminazione

diretto

Tipo di ottica

O1 - per l'illuminazione stradale, O10 - per l'illuminazione stradale, O11 - per l'illuminazione stradale, O12 - per l'illuminazione stradale, O13 - per l'illuminazione stradale, O14 - per l'illuminazione stradale, O15 - per l'illuminazione stradale, O16 - per l'illuminazione stradale, O17 - per l'illuminazione stradale, O18 - per l'illuminazione stradale, O19 - per l'illuminazione stradale, O2 - per l'illuminazione stradale, O3 - per l'illuminazione stradale, O4 - per l'illuminazione stradale, O5 - per l'illuminazione stradale, O6 - per l'illuminazione stradale, O7 - per l'illuminazione stradale, O8 - per l'illuminazione stradale, O9 - per l'illuminazione stradale

Diffusore

vetro temperato

Temperatura di colore [K]

2200, 2700, 3000, 4000

CRI/Ra

I passi di MacAdam

ULOR / DLOR

0% / 100%

Flusso luminoso della plafoniera [lm]

1200 - 15600

Efficienza luminosa [lm/W]

99 - 169

Gruppo di rischio fotobiologico

RG0, RG1

SVM

≤0,4

PstLM

≤1

Numero di LED

16, 24, 36, 48

Dati generali

Equipaggiamento aggiuntivo

ulteriore protezione anticorrosione (estensione indice: .985)

Note

il palo e il braccio non fanno parte del corpo illuminante; staffa di montaggio per filettatura da 1 pollice inclusa; accessori per altri tipi di filettatura da ordinare separatamente

Durata L90B10

100 000 h

Garanzia

5 anni

Dimensioni

Dimensioni [mm] WxH	Dimensioni di montaggio [mm] WxD	Quantità sul pallet	Quantità nella confezione	Peso netto [kg]
521x165	521x280	20	1	9.8

Codice	Grado di protezione	Tipo di ottica	Tipo di accessorio	Potenza della plafoniera [W]	Flusso luminoso della plafoniera [lm]	Efficienza luminosa [lm/W]	Temperatura di colore [K]	CRI/Ra	Campo di temperatura d'esercizio	(DarkSky)
130925.3L012.010	II	O1 - per l'illuminazione stradale	DALI	40	5500	138	2200	70	-40 ... +55	sì
130925.3L012.020	II	O2 - per l'illuminazione stradale	DALI	40	5550	139	2200	70	-40 ... +55	sì
130925.3L012.030	II	O3 - per l'illuminazione stradale	DALI	40	5500	138	2200	70	-40 ... +55	sì
130925.3L012.040	II	O4 - per l'illuminazione stradale	DALI	40	5350	134	2200	70	-40 ... +55	sì
130925.3L012.050	II	O5 - per l'illuminazione stradale	DALI	40	5450	136	2200	70	-40 ... +55	sì
130925.3L012.060	II	O6 - per l'illuminazione stradale	DALI	40	5600	140	2200	70	-40 ... +55	sì
130925.3L012.070	II	O7 - per l'illuminazione stradale	DALI	40	5600	140	2200	70	-40 ... +55	sì
130925.3L022.010	II	O1 - per l'illuminazione stradale	DALI	40	5900	148	2700	70	-40 ... +55	sì
130925.3L022.020	II	O2 - per l'illuminazione stradale	DALI	40	5950	149	2700	70	-40 ... +55	sì
130925.3L022.030	II	O3 - per l'illuminazione stradale	DALI	40	5900	148	2700	70	-40 ... +55	sì

Si prega di notare che l'apparecchio di illuminazione standard non è destinato all'uso in un ambiente con una categoria di corrosività maggiore. L'uso dell'apparecchio per lavorare in un ambiente per il quale è necessaria un'ulteriore protezione dalla corrosione richiede l'uso di un indice con estensione .985 (su richiesta).
Per applicare l'apparecchio in un ambiente aggressivo, ad esempio con una maggiore concentrazione di zolfo, sale o altre sostanze aggressive, è necessaria una consultazione con il reparto tecnico di preparazione della produzione LUG.
Tolleranza del flusso luminoso +/- 10%.
Tolleranza del potenza +/- 5%.
Il flusso luminoso, la ripartizione dell'intensità della luce ed il rendimento luminoso sono stati esaminati secondo le norme EN ISO 17025:2005 per una serie delle norme EN13032 e della norma LM-79.
I dati attuali sul prodotto, condizioni generali di garanzia sono disponibili sul nostro sito www.lug.com.pl
Informazioni dettagliate su flussi luminosi e potenze per singoli indici sono indicate sulla scheda tecnica del prodotto.
I parametri nella scheda tecnica sono forniti per Ta=25°C.
Le gamme di temperature di funzionamento si applicano solo agli apparecchi di illuminazione utilizzati nell'ambiente esterno.
Tolleranza della temperatura di colore +/- 5%.
