URBINO LED

Descrizione del prodotto

Parametri tecnici

Scaricare

Accessori

Scopri i servizi Personalizzazione Supporto e contatto
Altri parametri disponibili Vedi varianti

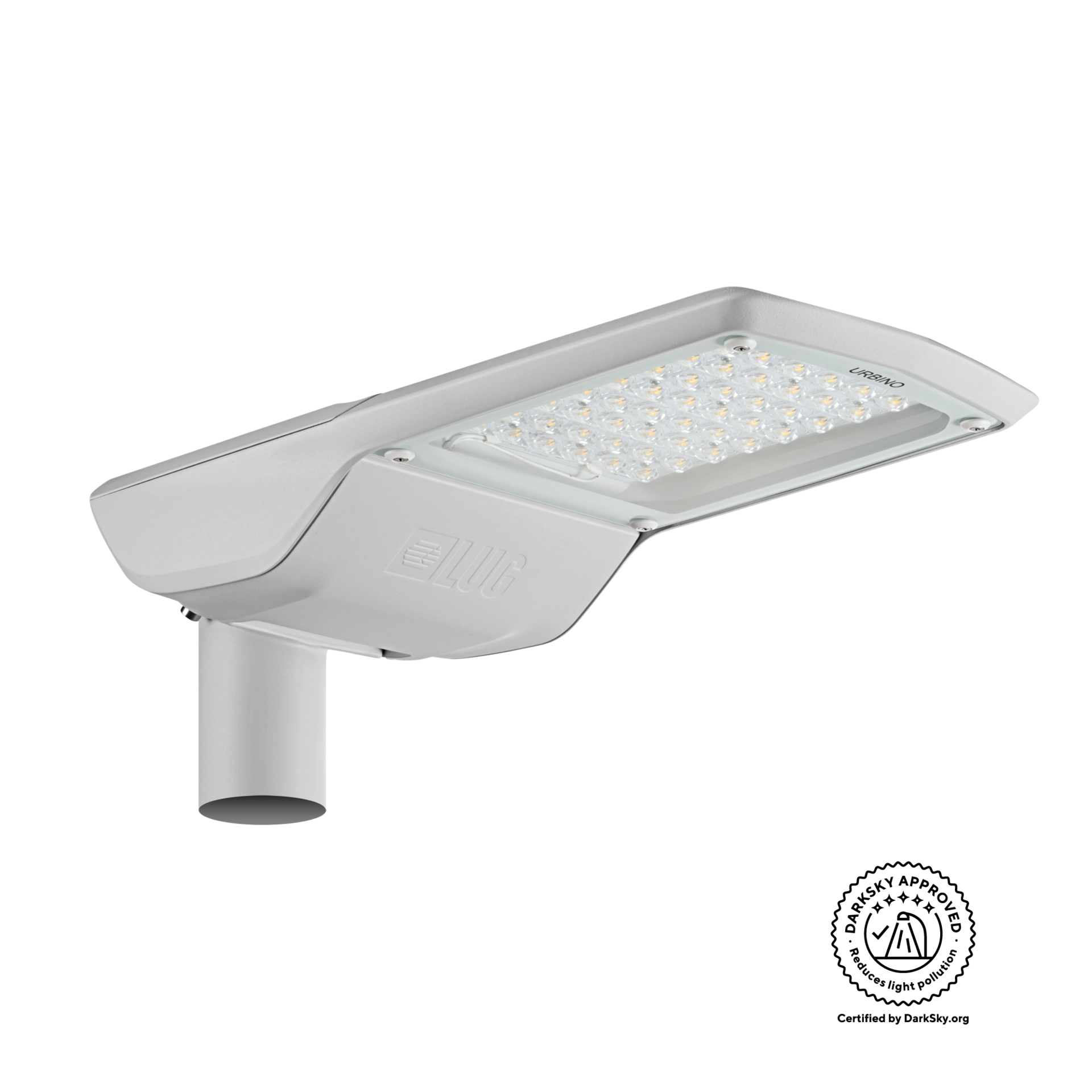

URBINO LED
Lampada stradale professionale a LED.



Possibilità di regolazione dell'intensità della luce
Design moderno
Infallibilità
Alta efficacia a 181 lm/W

Applicazione

l'illuminazione di un'area, lungomari, parcheggi, passaggio pedonale, piste cilabili, spazi pubblici, strade locali, strade residenziali, strade urbane, superstrade, vialetti da passeggio

Disponibili su richiesta

CLO, DALI, DIM 1..10V, NTC, Temperatura di colore - 2200K; 2700K, connettore NEMA, connettore ZHAGA, estensione della garanzia a 10 anni, morsetto sezionatore a coltello, protezione contro le sovratensioni 10kV, sensore crepuscolare

Gamma del flusso luminoso

3000 - 24000 [lm]

Temperatura di colore varia

3000 - 5700 [K]

Dati meccanici

Montaggio
sul pilone ø40-60mm, sul pilone ø76mm - modifica .829, sul braccio mobile ø40-60mm, sul braccio mobile ø76mm - modifica .829
Colore dell'apparecchio
grigio
Campo di temperatura d'esercizio
* max +35, * max +40, * max +50, -40 ... +50***, -40 ... +55
RAL
7035
Corpo
high pressure die-cast aluminum
Superficie laterale esposta al vento
0.039 m²
Tipo
Ottica O13, O14, O15, O16, Ottica O2, O3, O4, O5, O6P, O6L, O7, O8, O26, Ottica O2, O3, O4, O5, O6P, O6L, O7, O8, O26, O59, O60, O61, O84, O85, O88, O89, Ottica O33, O34, O35, O36, O37P, O37L, O38, O39, O40, Ottica O90, O91, O92, Ottica OP2

Dati elettrici

Efficienza dell'alimentatore
≤93%
Alimentazione
220-240V 50/60Hz
Contiene una fonte di luce
sì
Potenza della plafoniera [W]
23 - 157
Corrente in uscita [mA]
350, 450, 550, 610, 630, 650, 700
Tipo di accessorio
DALI/ED, ED
Numero massimo di apparecchi nel circuito con un fusibile da 10A (B)
4 - 23
Numero massimo di apparecchi nel circuito con un fusibile da 16A (B)
7 - 36
Numero massimo di apparecchi nel circuito con un fusibile da 25A (B)
12 - 57

Dati ottici

Modo di illuminazione
diretto
Tipo di ottica
O13 - per superstrade, O14 - per strade locali, O15 - per strade urbane, O16 - per strade residenziali, O2 - per superstrade, O26 - per superfici bagnate, O3 - per strade locali, O33 - per superstrade, O34 - per strade locali, O35 - per strade urbane, O36 - per strade residenziali, O37L - per passaggi pedonali, traffico lato sinistro, O37P - per passaggi pedonali, traffico lato destro, O38 - per l'illuminazione di un'area, O39 - per le strade della città e locali, O4 - per strade urbane, O40 - per superfici bagnate, O5 - per strade residenziali, O59 - per strade locali, O60 - per strade urbane, O61 - per strade residenziali, O6L - per passaggi pedonali, traffico lato sinistro, O6P - per passaggi pedonali, traffico lato destro, O7 - per l'illuminazione di un'area, O8 - per le strade della città e locali, O84 - per l'illuminazione stradale, O85 - per l'illuminazione stradale, O88 - per l'illuminazione stradale, O89 - per l'illuminazione stradale, O90 - per l'illuminazione stradale, O91 - per l'illuminazione stradale, O92 - per l'illuminazione stradale, OP2
Diffusore
vetro temperato
Temperatura di colore [K]
3000, 4000, 5700
CRI/Ra
>70
I passi di MacAdam
5
ULOR / DLOR
0% / 100%
Flusso luminoso della plafoniera [lm]
3000 - 24000
Efficienza luminosa [lm/W]
109 - 181
Gruppo di rischio fotobiologico
RG1
Numero di LED
12, 16, 24, 32, 36, 48, 72, 96
DarkSky
sì

Dati generali

Equipaggiamento aggiuntivo
ulteriore protezione anticorrosione (estensione indice: .985), accesso alla camera di driver senza l'uso di utensili (estensione indice: .825), apparecchio con supporto per montaggio su colonna ø76mm (estensione indice: .829), apparecchio con rilevatore di movimento (estensione indice: .870 / .871 / .872) - disponibile di serie con maniglia regolabile ø60mm con campo di regolazione di -110° a +55°/-20° a +145°, ø60mm staffa regolabile con una gamma di regolazione da -110° a +55°/-20° a +145° (estensione indice: .867)
Informazioni aggiuntive
Salto di regolazione inclinazione: da -15° a +15° (ogni 5°), CRI/Ra >70
Note
il palo e il braccio non fanno parte del corpo illuminante
Durata L90B10
100 000 h
Garanzia
5 anni

Dimensioni

Dimensioni [mm] LxWxH Marcatura Quantità sul pallet Quantità nella confezione Peso netto [kg]
550x250x100 ED 50 1 6.8
550x250x100 DALI/ED 50 1 7
X

Varianti disponibili

Codice
Temperatura di colore [K]
3000
4000
5700
Flusso luminoso della plafoniera [lm]
Potenza della plafoniera [W]
Efficienza luminosa [lm/W]
Tipo di accessorio
DALI/ED
ED
Tipo di ottica
O13 - per superstrade
O14 - per strade locali
O15 - per strade urbane
O16 - per strade residenziali
O2 - per superstrade
O26 - per superfici bagnate
O3 - per strade locali
O33 - per superstrade
O34 - per strade locali
O35 - per strade urbane
O36 - per strade residenziali
O37L - per passaggi pedonali, traffico lato sinistro
O37P - per passaggi pedonali, traffico lato destro
O38 - per l'illuminazione di un'area
O39 - per le strade della città e locali
O4 - per strade urbane
O40 - per superfici bagnate
O5 - per strade residenziali
O59 - per strade locali
O60 - per strade urbane
O61 - per strade residenziali
O6L - per passaggi pedonali, traffico lato sinistro
O6P - per passaggi pedonali, traffico lato destro
O7 - per l'illuminazione di un'area
O8 - per le strade della città e locali
O84 - per l'illuminazione stradale
O85 - per l'illuminazione stradale
O88 - per l'illuminazione stradale
O89 - per l'illuminazione stradale
O90 - per l'illuminazione stradale
O91 - per l'illuminazione stradale
O92 - per l'illuminazione stradale
OP2
Grado di protezione
I
II
Cancella i filtri
Confronto Codice Grado di protezione Numero di LED Tipo di ottica Tipo di accessorio Potenza della plafoniera [W] Flusso luminoso della plafoniera [lm] Efficienza luminosa [lm/W] Temperatura di colore [K] Campo di temperatura d'esercizio
130222.5L011.011 I 12 O2 - per superstrade ED 27 3300 122 4000 * max +50
130222.5L011.021 I 12 O3 - per strade locali ED 27 3250 120 4000 * max +50
130222.5L011.031 I 12 O4 - per strade urbane ED 27 3250 120 4000 * max +50
130222.5L011.041 I 12 O5 - per strade residenziali ED 27 3300 122 4000 * max +50
130222.5L011.051 I 12 O6P - per passaggi pedonali, traffico lato destro ED 27 3350 124 4000 * max +50
130222.5L011.061 I 12 O7 - per l'illuminazione di un'area ED 27 3300 122 4000 * max +50
130222.5L011.081 I 12 O8 - per le strade della città e locali ED 27 3250 120 4000 * max +50
130222.5L011.091 I 12 O6L - per passaggi pedonali, traffico lato sinistro ED 27 3350 124 4000 * max +50
130222.5L011.101 I 12 O26 - per superfici bagnate ED 27 3150 117 4000 * max +50
130222.5L011.351 I 12 O59 - per strade locali ED 29 3300 114 4000 * max +50
Confronta selezionati
Mostrato 10 / 775
Mostra tutti

* Campo di temperatura inferiore: -40°C a -20°C, a seconda del tipo di alimentazione utilizzata (è richiesta la consultazione con il reparto tecnico di preparazione della produzione LUG).

*** Apparecchio dotato di NTC.
Si prega di notare che l'apparecchio di illuminazione standard non è destinato all'uso in un ambiente con una categoria di corrosività maggiore. L'uso dell'apparecchio per lavorare in un ambiente per il quale è necessaria un'ulteriore protezione dalla corrosione richiede l'uso di un indice con estensione .985 (su richiesta).
Per applicare l'apparecchio in un ambiente aggressivo, ad esempio con una maggiore concentrazione di zolfo, sale o altre sostanze aggressive, è necessaria una consultazione con il reparto tecnico di preparazione della produzione LUG.
Tolleranza del flusso luminoso +/- 10%.
Tolleranza del potenza +/- 5%.
Il flusso luminoso, la ripartizione dell'intensità della luce ed il rendimento luminoso sono stati esaminati secondo le norme EN ISO 17025:2005 per una serie delle norme EN13032 e della norma LM-79.
I dati attuali sul prodotto, condizioni generali di garanzia sono disponibili sul nostro sito www.lug.com.pl
Informazioni dettagliate su flussi luminosi e potenze per singoli indici sono indicate sulla scheda tecnica del prodotto.
I parametri nella scheda tecnica sono forniti per Ta=25°C.
Le gamme di temperature di funzionamento si applicano solo agli apparecchi di illuminazione utilizzati nell'ambiente esterno.
Tolleranza della temperatura di colore +/- 5%.
La certificazione DARK SKY è disponibile per temperature di colore pari o inferiori a 3000K e per apparecchi di illuminazione montati in posizione orizzontale (se necessario, utilizzare una regolazione/livellamento).
