LUGTRACK SLIM LENS
Moderna lampada a montaggio veloce con sorgente di luce lineare fluorescente T5 e T8, la costruzione del prodotto permette una installazione veloce e facile (disponibile nelle dimensioni 1,5m e 3m).



Alta efficacia a 178 lm/W
Design universale
Illuminazione perfetta di una superficie commerciale
Montaggio semplice e veloce
Possibilità di regolazione dell'intensità della luce

Applicazione

capannoni di stoccaggio, centri logistici, magazzini, supermarket

Gamma del flusso luminoso

9700 - 30200 [lm]

Temperatura di colore varia

4000 [K]

Dati meccanici

Montaggio
sospeso, con sospensione a fune (su richiesta)
Lunghezza [mm]
1500, 3000
Colore dell'apparecchio
bianca
Dettaglio
bianca
Campo di temperatura d'esercizio
0 ... +45 (0 ... +35)*, 0 ... +50 (0 ... +40)*
RAL
9010
Corpo
coated steel sheet
Tipo
AWReady

Dati elettrici

Efficienza dell'alimentatore
≤92%
Alimentazione
220-240V 50/60Hz
Contiene una fonte di luce
sì
Potenza della plafoniera [W]
60 - 170
Corrente in uscita [mA]
500
Tipo di accessorio
DALI, ED
Numero massimo di apparecchi nel circuito con un fusibile da 10A (B)
5 - 11
Numero massimo di apparecchi nel circuito con un fusibile da 16A (B)
9 - 17
Numero massimo di apparecchi nel circuito con un fusibile da 25A (B)
27

Dati ottici

Modo di illuminazione
diretto
Tipo di ottica
lente
Temperatura di colore [K]
4000
Angolo di emissione luminosa
110°, 35°x75°, 60°, 90°
CRI/Ra
≥80
I passi di MacAdam
3
Flusso luminoso della plafoniera [lm]
9700 - 30200
Efficienza luminosa [lm/W]
161 - 178
Gruppo di rischio fotobiologico
RG0

Dati generali

Note
Utilizzare l'elenco degli accessori disponibili per selezionare il modulo vuoto appropriato.
Durata L80B10
100 000 h
Garanzia
5 anni

Dimensioni

Dimensioni [mm] LxWxH Quantità sul pallet Quantità nella confezione Peso netto [kg]
1500x64x54 156 1 2.05
1500x64x54 156 1 2.3
3000x64x54 156 1 2.5
3000x64x54 156 1 2.75
3000x64x54 156 1 3
3000x64x54 156 1 3.2
3000x64x54 156 1 3.5
X

Varianti disponibili

Codice
Tipo di accessorio
DALI
ED
Flusso luminoso della plafoniera [lm]
Potenza della plafoniera [W]
Efficienza luminosa [lm/W]
Lunghezza [mm]
Angolo di emissione luminosa
110°
35°x75°
60°
90°
Diffusione della luce
ellittica
simmetrica
Cancella i filtri
Confronto Codice Tipo Tipo di accessorio Lunghezza [mm] Angolo di emissione luminosa Diffusione della luce Potenza della plafoniera [W] Flusso luminoso della plafoniera [lm] Efficienza luminosa [lm/W] Campo di temperatura d'esercizio
080201.3L01.110 DALI 1500 60° simmetrica 60 9800 163 0 ... +45 (0 ... +35)*
080201.3L01.120 DALI 1500 90° simmetrica 60 10000 167 0 ... +45 (0 ... +35)*
080201.3L01.130 DALI 1500 110° simmetrica 60 10000 167 0 ... +45 (0 ... +35)*
080201.3L01.140 DALI 1500 35°x75° ellittica 60 9700 162 0 ... +45 (0 ... +35)*
080201.3L01.210 DALI 3000 60° simmetrica 60 9800 163 0 ... +45 (0 ... +35)*
080201.3L01.220 DALI 3000 90° simmetrica 60 10000 167 0 ... +45 (0 ... +35)*
080201.3L01.230 DALI 3000 110° simmetrica 60 10000 167 0 ... +45 (0 ... +35)*
080201.3L01.240 DALI 3000 35°x75° ellittica 60 9700 162 0 ... +45 (0 ... +35)*
080201.3L01Z.110 AWReady DALI 1500 60° simmetrica 60 9800 163 0 ... +45 (0 ... +35)*
080201.3L01Z.120 AWReady DALI 1500 90° simmetrica 60 10000 167 0 ... +45 (0 ... +35)*
Confronta selezionati
Mostrato 10 / 104
Mostra tutti
* Intervallo di temperatura operativa per l'apparecchio con cornice di mascheramento (valore tra parentesi).
Tolleranza del flusso luminoso +/- 10%.
Tolleranza del potenza +/- 5%.
Il flusso luminoso, la ripartizione dell'intensità della luce ed il rendimento luminoso sono stati esaminati secondo le norme EN ISO 17025:2005 per una serie delle norme EN13032 e della norma LM-79.
I dati attuali sul prodotto, condizioni generali di garanzia sono disponibili sul nostro sito www.lug.com.pl
Informazioni dettagliate su flussi luminosi e potenze per singoli indici sono indicate sulla scheda tecnica del prodotto.
I parametri nella scheda tecnica sono forniti per Ta=25°C.
Tolleranza della temperatura di colore +/- 5%.
Scarica i materiali
Seleziona e scarica i materiali che ti interessano
Scaricare
Scheda prodotto
Dichiarazioni e certificati
Curve fascio luminoso
Modelli 3D/2D
Istruzioni di montaggio
Scarica selezionato
PERSONALIZZAZIONE - LA NOSTRA IMPOSTAZIONE A MODO TUO
Secondo il Journal of Standards, un apparecchio di illuminazione è un dispositivo utilizzato per distribuire, filtrare e convertire la luce emessa da una o più sorgenti luminose, situato nella rete elettrica.
custom
Personalizzazione
Bespoke - Sviluppiamo un progetto insieme
Secondo il Journal of Standards, un apparecchio di illuminazione è un dispositivo utilizzato per distribuire, filtrare e convertire la luce emessa da una o più sorgenti luminose, situato nella rete elettrica.
bespoke
Bespoke
Accessori
080201.0000.101
Modulo vuoto con cablaggio passante 1500mm 5x2,5 mm² bianca
080201.0000.201
Modulo vuoto con cablaggio passante 3000mm 5x2,5 mm² bianca
080201.0000Z.102
Modulo vuoto con cablaggio passante AWReady 1500mm 7x2,5 mm² bianca
080201.0000Z.202
Modulo vuoto con cablaggio passante AWReady 3000mm 7x2,5 mm² bianca
080201.0000.102
Modulo vuoto con cablaggio passante DALI 1500mm 7x2,5 mm² bianca
080201.0000.202
Modulo vuoto con cablaggio passante DALI 3000mm 7x2,5 mm² bianca
080201.0000Z.103
Modulo vuoto con cablaggio passante DALI AWReady 1500mm 9x2,5 mm² bianca
080201.0000Z.203
Modulo vuoto con cablaggio passante DALI AWReady 3000mm 9x2,5 mm² bianca
150111.01296

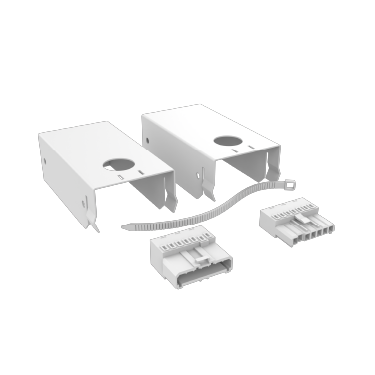

LUGTRACK SLIM LENS STARTER KIT bianca (set di connettori di alimentazione, 2x tappo terminale del modulo)
150111.01308

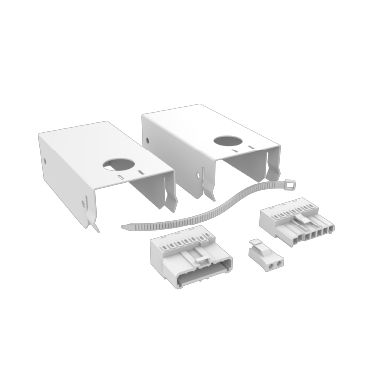

LUGTRACK SLIM LENS DALI STARTER KIT bianca (set di connettori di alimentazione, 2x tappo terminale del modulo)
150111.01297
Supporto AWReady AXH bianco
150111.01298
Supporto AWReady ITON bianco
150111.01299
Telaio per mascheratura 3000 bianco
150110.01300
Staffa di montaggio per appendere
150060.00987
Gripper (1 pezzi)
